2月12日，一則來自《鷹潭日報》的新聞震動了通信圈。

截至1月22日12時，中國移動鷹潭分公司順利完成覆蓋鷹潭市全域的NB-IoT網絡的建設及開通，這標志著全國第一張地市級全域覆蓋的NB-IoT網絡在鷹潭順利建成。


振奮人心！2017年物聯網時代已經開啟！不過，作為通信人，想必大家都想知道一張NB-IoT網絡到底是怎樣建成的吧？

不急，先搬根小板凳，慢慢吹...

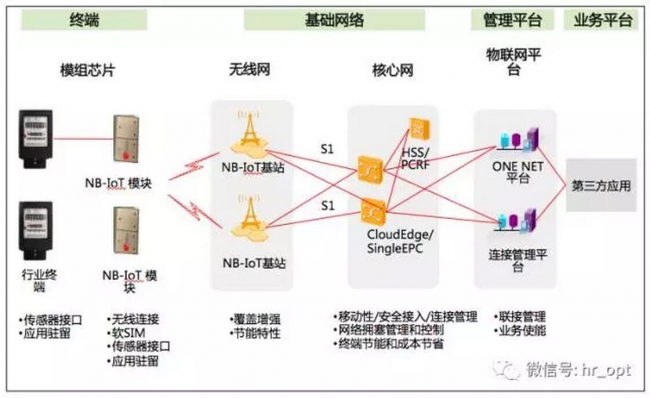

1.網絡總體架構

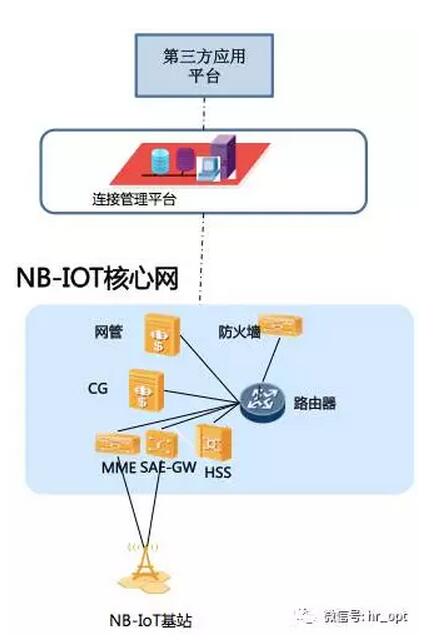

2.核心網建設

如果是獨立新建，將新增SAEGW、MME、CG、HSS、路由器、隔離防火墻和網管等網元和設備。

敲黑板：
NB-IoT核心網理論知識補充

為了將物聯網數據發送給應用，蜂窩物聯網（CIoT）在EPS定義了兩種優化方案：

•CIoT EPS用戶面功能優化（User Plane CIoT EPS optimisation）
•CIoT EPS控制面功能優化（Control Plane CIoT EPS optimisation）

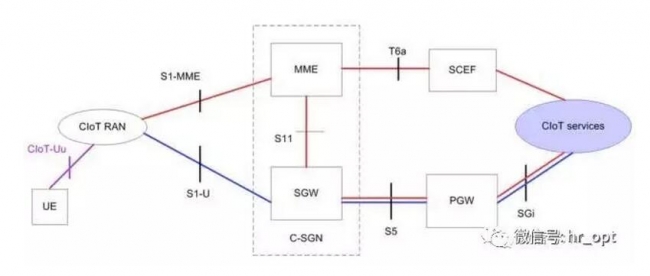

如上圖所示，紅線表示CIoT EPS控制面功能優化方案，藍線表示CIoT EPS用戶面功能優化方案。

CIoT EPS控制面功能優化：上行數據從eNB（CIoT RAN）傳送至MME，在這里傳輸路徑分為兩個分支：或者通過SGW傳送到PGW再傳送到應用服務器，或者通過SCEF（Service Capa- bility Exposure Function）連接到應用服務器（CIoT Services），后者僅支持非IP數據傳送。下行數據傳送路徑一樣，只是方向相反。這一方案無需建立數據無線承載，數據包直接在信令無線承載上發送。因此，這一方案極適合非頻發的小數據包傳送。SCEF是專門為NB-IoT設計而新引入的，它用于在控制面上傳送非IP數據包，并為鑒權等網絡服務提供了一個抽象的接口。

CIoT EPS用戶面功能優化：物聯網數據傳送方式和傳統數據流量一樣，在無線承載上發送數據，由SGW傳送到PGW再到應用服務器。因此，這種方案在建立連接時會產生額外開銷，不過，它的優勢是數據包序列傳送更快。這一方案支持IP數據和非IP數據傳送。

3.無線網建設

基站建設方式：若采用與現網站點共址獨立新建方案，需新增RRU、主控板，基帶板等。

天線建設方式：原則上全部使用多端口獨立調整天線替換原現網天線，與現網站點融合共用。

容量配置：每小區按單載頻配置。理論上NB-IoT 200K小區可支持5萬用戶。

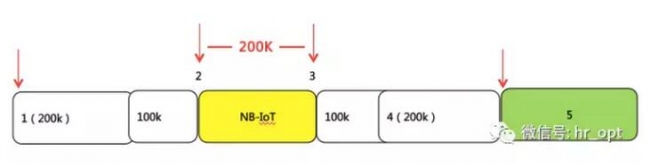

頻率配置：使用上下行各200K頻率帶寬部署，向上及向下各使用300K作為保護帶。


敲黑板：
NB-IoT無線網理論知識補充

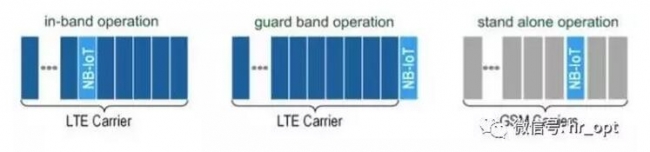

NB-IoT占用180KHz帶寬，這與在LTE幀結構中一個資源塊的帶寬是一樣的。所以，以下三種部署方式成為可能：

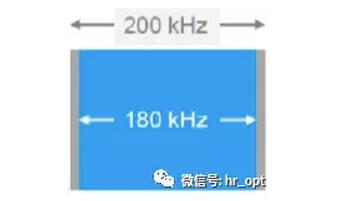

1）獨立部署（Stand alone operation）：適合用于重耕GSM頻段，GSM的信道帶寬為200KHz，這剛好為NB-IoT 180KHz帶寬辟出空間，且兩邊還有10KHz的保護間隔。


2）保護帶部署（Guard band operation）：利用LTE邊緣保護頻帶中未使用的180KHz帶寬的資源塊。

3）帶內部署（In-band operation）：利用LTE載波中間的任何資源塊。

4.傳輸建設

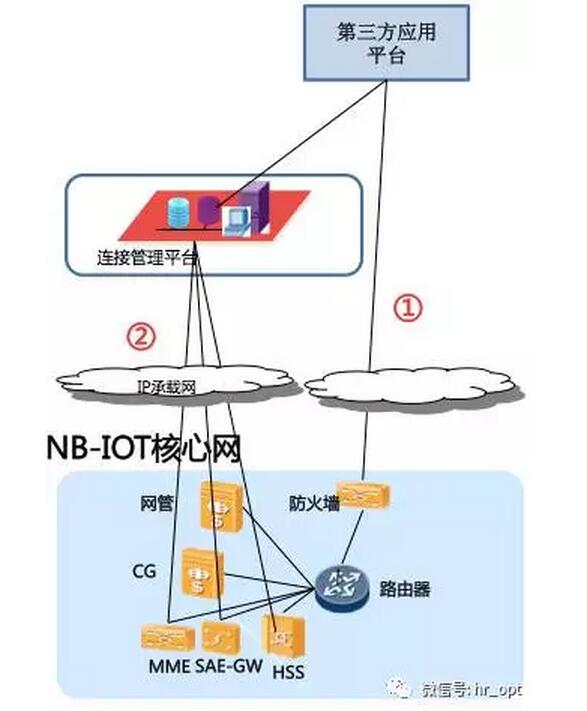

①業務平臺：路由器經防火墻，由網絡直接連至第三方應用平臺。

②連接管理平臺：NB-IoT核心網設備（MME、SAEGW、HSS）通過IP承載網接入連接管理平臺，實現卡數據管理、連接信息查詢等功能。

基站與核心網連接：NB-IoT基站接入地市傳輸PTN，再經省干PTN，通過GE光口連接至核心網MME、SAEGW設備。


5.工程建設

和4G網絡建設差不多，整個建設過程包括：機房及站點查勘、設計、設備采購、安裝調測、優化和端到端聯調。

另外，告網優工程師們，和4G建設一樣，NB-IoT也是需要單站測試的，包括對ATTACH驗證、PING時延測試、上傳速率測試，和RSRP、RS-SINR等測試。

其他NB-IoT理論知識可詳細閱讀（戳下面藍色標題）：
史上最全的NB-IoT知識，每個通信人都應該了解的...

據《鷹潭日報》報道，截至2017年1月22日，已開通135個NB-IoT基站，基本實現鷹潭市全域網絡覆蓋。此項目從2016年12月1日啟動，歷時33天，總投資共約4465萬元，目前已建設135個物聯網基站及一整套核心網及相關網管。

值得一提的是，由于物聯網要提供端到端的解決方案，該NB-IoT網絡不僅完成了網絡建設，而且實現了終端與業務平臺的雙向傳輸，是真正意義的端到端物聯網，為構筑端到端產業鏈打下了堅實的基礎。

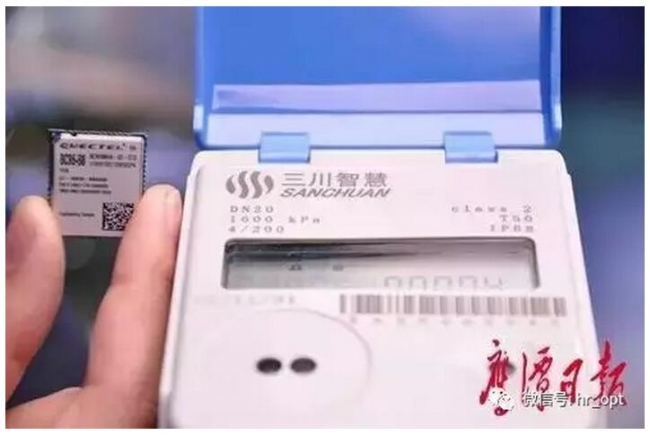

▲2017年1月13日完成與三川水表廠服務器端到端測試，三川水表可以接收
三川水務平臺的指令。


下一步，政府與產業將聯手，利用NB-IoT全域覆蓋優勢，吸引物聯網產業鏈上的企業在鷹潭智慧創業園孵化創業，構建物聯網產業發展聯盟，積極培育鷹潭經濟發展新動能、新業態。

同時，在智慧城管、智慧路燈、智慧停車、智慧物流、智慧農業等領域開展NB-IoT業務試點應用，建設有NB-IoT特色的“新型智慧城市”促進信息惠民，努力將鷹潭打造成全國性的窄帶物聯網應用標桿城市。
